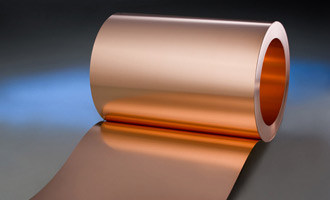

0.006মিমি শিল্ডিং সিসিএল / পিসিবি 3oz ইলেক্ট্রোলিটিক কপার ফয়েল
0.006মিমি ইলেক্ট্রোলিটিক কপার ফয়েল
,3oz ইলেক্ট্রোলিটিক কপার ফয়েল
,2oz ইলেক্ট্রোলিটিক কপার ফয়েল
0.006 মিমি শিল্ডিং CCL / PCB ইলেক্ট্রোলাইটিক কপার ফয়েল
বর্ণনা:
ইলেক্ট্রোলাইটিক কপার ফয়েল হল কপার ক্ল্যাড ল্যামিনেট (CCL) এবং প্রিন্টেড সার্কিট বোর্ড (PCB) এবং লিথিয়াম আয়ন ব্যাটারি তৈরির জন্য একটি গুরুত্বপূর্ণ উপাদান। আজকের ইলেকট্রনিক তথ্য প্রযুক্তির দ্রুত বিকাশে, ইলেক্ট্রোলাইটিক কপার ফয়েলকে ইলেকট্রনিক পণ্যের সংকেত এবং পাওয়ার ট্রান্সমিশন এবং যোগাযোগের 'নিউরন নেটওয়ার্ক' বলা হয়। 2002 সাল থেকে, চীনের প্রিন্টেড সার্কিট বোর্ডের উৎপাদন মূল্য বিশ্বের তৃতীয় স্থানে প্রবেশ করেছে। PCB-এর জন্য সাবস্ট্রেট উপাদান হিসাবে, CCL-ও বিশ্বের তৃতীয় বৃহত্তম উৎপাদক হয়ে উঠেছে।
ইলেক্ট্রোলাইটিক কপার ফয়েল উৎপাদন প্রক্রিয়া সহজ, প্রধান প্রক্রিয়াকরণে তিনটি ধাপ রয়েছে: সলিউশন ফয়েল, সারফেস ট্রিটমেন্ট এবং পণ্য স্লিটিং। এর উৎপাদন প্রক্রিয়া সহজ মনে হলেও, এটি ইলেকট্রনিক্স, যন্ত্রপাতি এবং ইলেক্ট্রোকেমিস্ট্রির একটি সংমিশ্রণ, এবং এটি এমন একটি উৎপাদন প্রক্রিয়া যার জন্য বিশেষভাবে কঠোর উৎপাদন পরিবেশ প্রয়োজন।
বৈশিষ্ট্য:
1. চিকিৎসা করা ফয়েল ধূসর বা লাল রঙের
2. উচ্চ পিল শক্তি
3. ভালো এচিং ক্ষমতা
4. এচিং প্রতিরোধের সাথে চমৎকার আনুগত্য
অ্যাপ্লিকেশন:
1. ফেনোলিক রেজিন বোর্ড
2. এপোক্সি বোর্ড
স্ট্যান্ডার্ড কপার ফয়েলের সাধারণ বৈশিষ্ট্য
|
শ্রেণীবিভাগ
|
ইউনিট | প্রয়োজনীয়তা | টেস্ট পদ্ধতি | |||||||||||
| ফয়েল ডেজিগনেশন | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| নামমাত্র বেধ | / | 12um | 1/2 OZ | 3/4 OZ |
1 OZ |
2 OZ |
3 OZ |
IPC-4562A | ||||||
| এলাকার ওজন |
g/m2
|
107±4 | 153±5 | 228±8 | 285±10 | 580±15 | 860±20 |
IPC-TM-650 2.2.12.2 |
||||||
| বিশুদ্ধতা | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| ফয়েল প্রোফাইল | চকচকে দিক (Ra) | um | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| ম্যাট দিক(Rz) | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| টান শক্তি |
R.T.(23℃)
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| দীর্ঘতা |
R.T.(23℃)
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| বিষয় | Ω.g/m2 | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| পিল শক্তি(FR-4) | N/mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| পিনহোলস ও ছিদ্রতা | সংখ্যা | না |
IPC-TM-650 2.1.2 |
|||||||||||
| অ্যান্টি-অক্সিডেশন | R.T.(23℃) | দিন | 180 | / | ||||||||||
| H.T.(200℃) | মিনিট | 60 | / | |||||||||||
1. স্ট্যান্ডার্ড প্রস্থ, 1295(±1)মিমি, গ্রাহকের অনুরোধ অনুযায়ী তৈরি করা যেতে পারে।
2. আমরা FR-4(Tg140) প্রিপ্রেগ দিয়ে পিল শক্তি পরীক্ষা করি, অনুগ্রহ করে আপনার পিপি-এর সাথে পুনরায় নিশ্চিত করুন।
