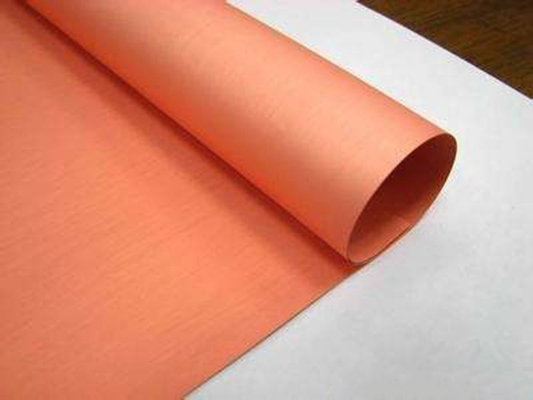

এফসিসিএল ইডি কপার ফয়েল
FCCL ED কপার ফয়েল
সংক্ষিপ্ত বিবরণ
বেধ: 0.012-0.070 মিমি
প্রস্থ: 5-520 মিমি
দৈর্ঘ্য: 500-5000 M
ID: 76 মিমি, 152 মিমি
সংকর ধাতু: T2, C11000, C1100, C101, E-Cu58
তাপমাত্রা: উচ্চ
বৈশিষ্ট্য:
1. ধূসর বা লাল রঙের প্রক্রিয়াকরণ করা ফয়েল
2. FCCL-এর জন্য উপযুক্ত LP-S-B/R বৈশিষ্ট্য সহ উচ্চ প্রোফাইল
3. কপার ফয়েলের শস্য গঠন উচ্চ নমনীয়তার দিকে পরিচালিত করে
4. চমৎকার এচিং কর্মক্ষমতা
5. নিম্ন প্রোফাইল সূক্ষ্ম সার্কিট প্যাটার্ন তৈরি করতে সক্ষম করে
অ্যাপ্লিকেশন:
1. কাস্টিং এবং ল্যামিনেশন টাইপ FCCL
2. সুপার ফাইন প্যাটার্ন FPC
3. LED-এর জন্য চিপ অন ফ্লেক্স (COF)
CA কপার ফয়েল এবং ED কপার ফয়েলের মধ্যে তুলনা
1. প্রক্রিয়া: রোলড কপার ফয়েল (রোলিং প্রক্রিয়া), ED কপার ফয়েল (ইলেক্ট্রোডিপোজিশন প্রক্রিয়া)
2. শক্তি এবং দৃঢ়তা: রোলড কপার ফয়েল একটি আঁশযুক্ত স্ফটিক কাঠামো, তাই শক্তি এবং দৃঢ়তা ইলেক্ট্রোলিটিক কপার ফয়েলের চেয়ে ভালো, তাই বেশিরভাগ রোলিং কপার ফয়েল নমনীয় প্রিন্টেড সার্কিট বোর্ডে ব্যবহৃত হয়।
3. প্রস্থ: রোলিং কপার ফয়েলের প্রস্থ ≤ 620 মিমি, ইলেক্ট্রোলিটিক কপার ফয়েলের প্রস্থ ≤ 1380 মিমি
4. ঘনত্ব: রোলড কপার ফয়েলের ঘনত্ব বেশি, পৃষ্ঠটি তুলনামূলকভাবে মসৃণ, যা সংকেতের দ্রুত ট্রান্সমিশনের পরে প্রিন্টেড সার্কিট বোর্ডের উত্পাদনকে সহায়তা করে, তাই উচ্চ-ফ্রিকোয়েন্সি উচ্চ-গতির ট্রান্সমিশন, সূক্ষ্ম লাইন প্রিন্টেড সার্কিট বোর্ড কিছু ক্যালেন্ডারিং কপার ফয়েলও ব্যবহার করে।
5. সারফেস ট্রিটমেন্টের প্রস্থ:রোলড কপার ফয়েল সারফেস ট্রিটমেন্টের মাধ্যমে সীমাবদ্ধ, যার কার্যকরী প্রস্থ 520 মিমি।
ইলেক্ট্রোলাইটিক কপার ফয়েলের সাধারণ বৈশিষ্ট্য (FPC বা HDI-এর ভিতরের স্তরের জন্য)
|
শ্রেণীবিভাগ
|
ইউনিট | প্রয়োজনীয়তা | পরীক্ষার পদ্ধতি | |||||||
| ফয়েলের সংজ্ঞা | / | 1 | H | M | 1 | IPC-4562A | ||||
| নামমাত্র বেধ | / | 10um | 12um | 1/2 OZ(18um) | 3/4 OZ(25um) | 1 OZ(35um) | IPC-4562A | |||
| এলাকার ওজন | g/㎡ | 98±4 | 107±4 | 153±5 | 228±8 | 285±10 |
IPC-TM-650 2.2.12.2 |
|||
| বিশুদ্ধতা | ％ | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||
| ফয়েল প্রোফাইল | চকচকে দিক (Ra) | սm | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 |
IPC-TM-650 2.3.17 |
||
| ম্যাট দিক (Rz) | um | ≤4.0 | ≤4.5 | ≤5.5 | ≤6.0 | ≤8.0 | ||||
| টান শক্তি | R.T.(23℃) | Mpa | ≥260 | ≥260 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
||
| H.T.(180℃) | Mpa | ≥180 | ≥180 | ≥180 | ≥180 | ≥180 | ||||
| দীর্ঘতা | R.T.(23℃) | ％ | ≥5 | ≥6 | ≥8 | ≥10 | ≥12 |
IPC-TM-650 2.3.18 |
||
| H.T.(180℃) | ％ | ≥5 | ≥6 | ≥7 | ≥8 | ≥8 | ||||
| পিল স্ট্রেন্থ (FR-4) | N/mm | 0.7 | 0.8 | 1.0 | 1.1 | 1.2 |
IPC-TM-650 2.4.8 |
|||
| Ibs/in | 4 | 4.6 | 5.7 | 6.3 | 6.9 | |||||
| পিনহোল এবং ছিদ্রতা | সংখ্যা | না |
IPC-TM-650 2.1.2 |
|||||||
| অ্যান্টি-অক্সিডেশন | R.T.(23℃) | 180 দিন | / | |||||||
| H.T.(200℃) | 60 মিনিট | / | ||||||||
1. স্ট্যান্ডার্ড প্রস্থ 520 মিমি, সর্বোচ্চ প্রস্থ 1295 (±1) মিমি, গ্রাহকের অনুরোধ অনুযায়ী তৈরি করা যেতে পারে।
আমরা PI-এর সাথে পিল স্ট্রেন্থ পরীক্ষা করি, অনুগ্রহ করে আপনার পিপি-এর সাথে পুনরায় নিশ্চিত করুন।

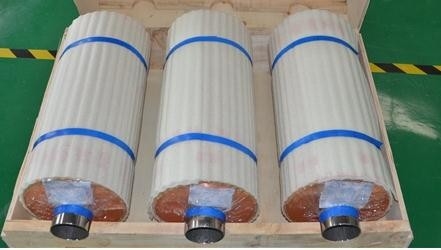

ED কপার ফয়েল প্যাকেজ ফটো:
FAQ:
প্রশ্ন 1: আপনার গ্যারান্টি কি?
উত্তর: আমাদের সমস্ত পণ্যের 6 মাস গ্যারান্টি আছে পণ্য পাওয়ার পর, কোনো মানের সমস্যা হলে আমাদের সাথে যোগাযোগ করতে পারেন।
প্রশ্ন 2: আপনার ডেলিভারি সময় কত?
উত্তর: সাধারণ ডেলিভারি সময় 5-35 কার্যদিবস। নির্দিষ্ট ডেলিভারি সময় আইটেম এবং আপনার অর্ডারের পরিমাণের উপর নির্ভর করে।
প্রশ্ন 3: আপনার সর্বনিম্ন অর্ডারের পরিমাণ কত?
উত্তর: MOQ হল 150 কেজি।
প্রশ্ন 4: আপনি কি নমুনা সরবরাহ করতে পারেন?
উত্তর: বাল্ক অর্ডার করার আগে আমরা গুণমান পরীক্ষা করার জন্য নমুনা সরবরাহ করতে পারি। কিন্তু দাম পাইকারি দামের পরিবর্তে নমুনার দাম হবে।
প্রশ্ন 5. আপনি কি ডেলিভারির আগে আপনার সমস্ত পণ্য পরীক্ষা করেন?
উত্তর: হ্যাঁ, ডেলিভারির আগে আমাদের 100% পরীক্ষা আছে।
প্রশ্ন 6. আপনার স্ট্যান্ডার্ড প্রস্থ কত?
উত্তর: 520 মিমি এবং 620 মিমি, আমরা প্রস্থের জন্য কাস্টমাইজেশন গ্রহণ করি। আলোচনার পরে আমরা আপনার চাহিদা অনুযায়ী এটি যে কোনও আকারে কাটতে পারি।
