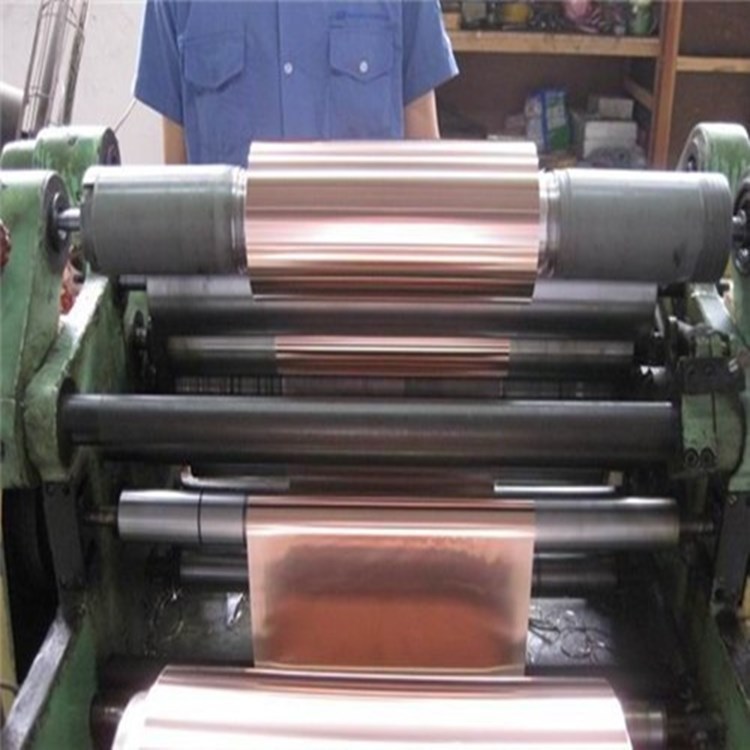

FPC FCCL FPCB 25μm 70μm পাতলা RA তামা ফয়েল
মাত্রাপরিসীমা:
কপার ফয়েল বেধ 12 ~ 100μm থেকে FPC জন্য সরবরাহ করা যেতে পারে।
প্রস্থ ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী 650 মিমি পর্যন্ত তৈরি করা যেতে পারে।
অ্যাপ্লিকেশনঃ
নমনীয় কপার ক্ল্যাডেড ল্যামিনেট ((FCCL), ফাইন সার্কিট FPC, LED লেপযুক্ত ক্রিস্টাল পাতলা ফিল্ম, FPCB।
বৈশিষ্ট্যঃ
এই উপকরণটি উচ্চতর প্রসারিতযোগ্যতা এবং উচ্চ নমন প্রতিরোধের এবং কোনও ফাটল নেই।
টেবিল ১ঃFPC T2 হাই ফ্লেক্স রোলড কপার ফয়েল বৈশিষ্ট্য (GB/T5230-2000),IPC-4562-2000)
| পয়েন্ট | ইউনিট | পরামিতি | |||||
| ১২ মাইক্রোমিটার | ১৮ মাইক্রোমিটার | 25μm | ৩৫ মাইক্রোমিটার | ৭০ মাইক্রোমিটার | |||
| ইউনিট প্রতি ভর ((±5%) | জি/এম২ | 107 | 160 | 300 | 400 | 445 | |
| Cu+Ag | % | ≥৯৯99 | |||||
| উষ্ণতা | এইচ | ওহ, এইচ | ওহ, এইচ | ওহ, এইচ | ওহ, এইচ | ||
| পৃষ্ঠের রুক্ষতা | Rz | μm | 0.4 | 0.5 | 0.7 | 0.74 | 0.76 |
| প্রসার্য শক্তি | স্বাভাবিক তাপমাত্রা /23°C | N/mm2 | ≥430 | ≥450 | ≥450 | ≥460 | ≥460 |
| উচ্চ তাপমাত্রা /220°C | N/mm2 | ≥১৪০ | ≥১৫০ | ≥১৭০ | ≥210 | ≥220 | |
| লম্বা | স্বাভাবিক তাপমাত্রা /23°C | % | ≥ ১5 | ≥৩0 | ≥40 | ≥42 | ≥45 |
| উচ্চ তাপমাত্রা /220°C | % | ≥8 | ≥10 | ≥১৮ | ≥২৮ | ≥৩০ | |
| ক্লান্তি প্রতিরোধের (অ্যানিলড) | % | 65 | 65 | 65 | 65 | 65 | |
| কঠোরতা | HV | ≤৫০ | |||||
| সর্বাধিক প্রতিরোধ ক্ষমতা | ওএমএম২/মি | 0.0171 | |||||
| বৈদ্যুতিক পরিবাহিতা | % | ≥98.3% | |||||
| পিনহোল পরীক্ষার ফলাফল | টুকরা/মি2 | পিনহোলের আয়তন ০.৫ মিলিমিটারের বেশি,0.005 টুকরা/মি2 | |||||
দ্রষ্টব্যঃ 1. উপরের চিত্রগুলি উপাদানটির তাপমাত্রা H এর উপর ভিত্তি করে।
2তামার ফয়েল এর পৃষ্ঠ মসৃণ এবং চকচকে, কোন লেপ ছাড়াই।
3পরীক্ষার পদ্ধতি আমাদের কোম্পানির মান অনুসরণ করে।
