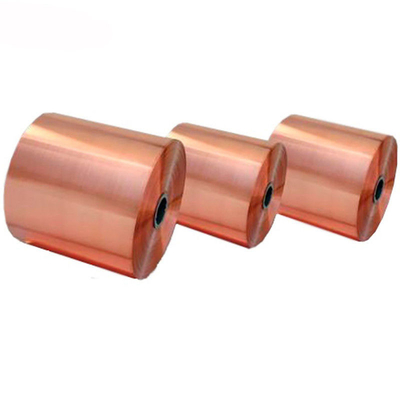

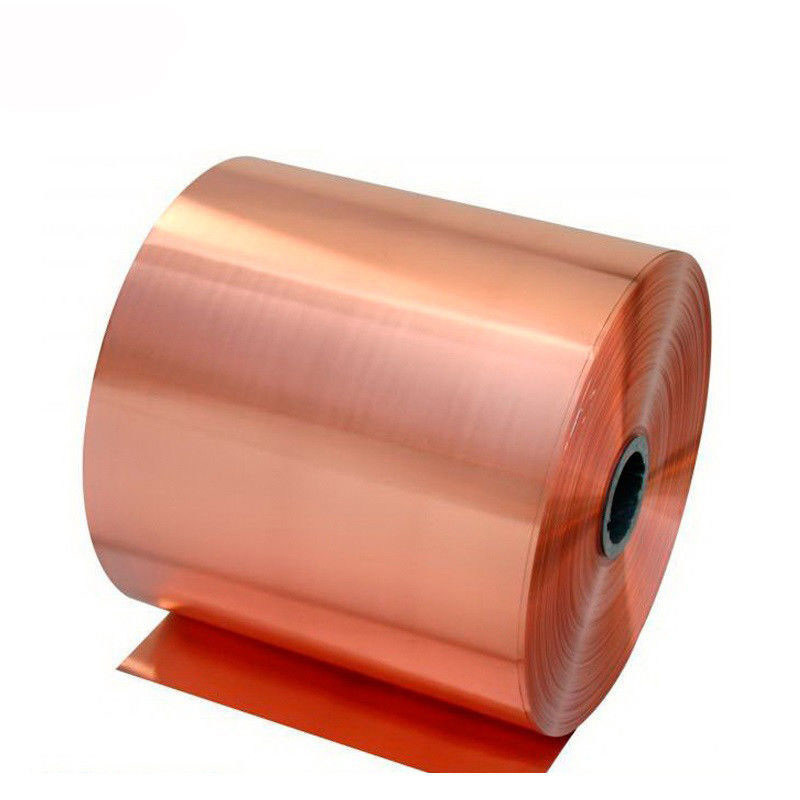

C11000 পিসিবি কপার ফয়েল
C11000 PCB কপার ফয়েল
| GB/T | DIN | EN | ASTM |
| TU2 | E Cu58 | Cu ETP | C11000 |
উপাদান পরিচিতি: C11000(Cu ETP)
Cu ETP হল বৈদ্যুতিকভাবে পরিশোধিত অক্সিজেন-যুক্ত কপার। এটির ভালো বৈদ্যুতিক পরিবাহিতা আছে, কিন্তু অন্যান্য উচ্চ পরিবাহিতা যুক্ত কপারের তুলনায়, অ্যালয়েটির উচ্চ অবশিষ্ট অক্সিজেন পরিমাণের কারণে, এটি প্রক্রিয়াকরণের (অ্যানিলিং, ওয়েল্ডিং ইত্যাদি) এবং উচ্চ তাপমাত্রায় (তাপমাত্রা 370 ° C -এর বেশি) হ্রাসকারী গ্যাসে ব্যবহারের জন্য উপযুক্ত নয়। কারণ উপাদানটি 600 ° C বা তার বেশি তাপমাত্রায় গরম করা হলে এটি হাইড্রোজেন ভঙ্গুরতার দিকে ঝোঁক দেয়, উপাদানের ভিতরের অক্সিজেন বাতাসের হাইড্রোজেনের সাথে মিশে জলীয় বাষ্প তৈরি করে, যার ফলে উপাদানের অভ্যন্তরীণ গঠন ভঙ্গুর হয়ে যায় এবং ক্ষয়প্রাপ্ত হয়, তাই হাইড্রোজেন ভঙ্গুরতা দেখা দেয়।
উপাদানের বৈশিষ্ট্য:
1. Cu-এর কপারের পরিমাণ 99.9% -এর বেশি, অক্সিজেনের পরিমাণ 5-40 PPM
2. অক্সিজেন-মুক্ত কপার C10200 OFC-এর তুলনায়, প্রক্রিয়াকরণের খরচ কম।
3. 370 ° C -এর উপরের তাপমাত্রায় ব্যবহারের জন্য উপযুক্ত নয়, হাইড্রোজেন ভঙ্গুরতার ঝুঁকি থাকে
4. বৈদ্যুতিক উপাদান, বৈদ্যুতিক যন্ত্রাংশ, বৈদ্যুতিক পণ্যে বহুভাবে ব্যবহার করা হয়
ভৌত বৈশিষ্ট্য
ঘনত্ব(g/cm3) | 8.9 |
বৈদ্যুতিক পরিবাহিতা{IACS%(20℃)} | 100 |
স্থিতিস্থাপকতা গুণাঙ্ক(KN/mm2) | 127 |
তাপীয় পরিবাহিতা{W/(m*K)} | 394 |
তাপীয় প্রসারণ গুণাঙ্ক (10-6/℃ 20/℃~100/℃) | 17.7 |
যান্ত্রিক বৈশিষ্ট্য
টেম্পার | টান শক্তি | দীর্ঘতা A50 | কঠিনতা |
(Rm,Mpa) | % | HV | |
0 | 195min | 35min | 60max |
1/4H | 215-255 | 25min | 55-100 |
1/2H | 255-315 | 15min | 75-120 |
H | 290min | 5min | 80 |
রাসায়নিক গঠন
| Cu | ≥99.90 |
O | 0.005-0.040 |
ব্যবহার
পরিবাহী অংশ, বিনিময়কারী কয়েল, তাপ বিনিময়কারী
